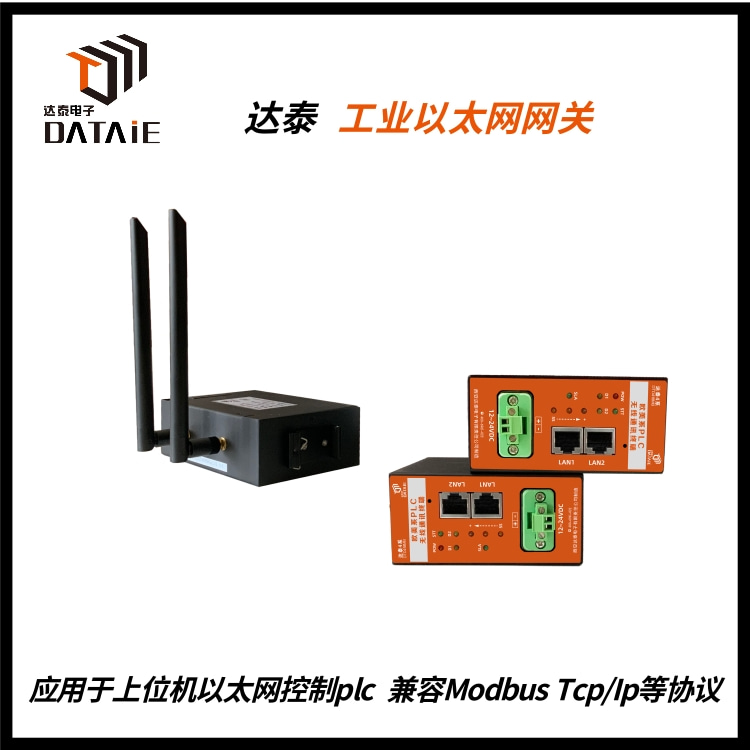

力控与2台S7-200Smart之间ModbusTCP/IP无线以太网通信方案 ★ 特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。 在实际系统中，车间里分布多台PLC，需要用上位机软件集中控制。通常所有设备距离在几十米到上百米不等。用户会选择以太网方式是因为传输速度有保障，而选择无线以太网方案是因为不想开挖电缆沟，或者布线不方便，不但施工麻烦也会徒增成本。这里所介绍的无线以太网方案通信距离从几米到1公里，与布线施工的成本（材料、人工、时间）进行综合比较的话，无线以太网是更为经济和实施简便的组网通讯方案。 本方案以力控软件和2台S7-200SMART为例，介绍力控与多台 PLC的ModbusTCP/IP协议无线以太网通信实现过程。在本方案中采用了PLC无线通讯终端——DTD418MB，作为实现无线通讯的硬件设备。 一、方案概述 本方案中，用户，无需更改网络参数和原有程序，也不必了解协议细节，通过西安达泰电子欧美系PLC无线通讯终端-- DTD418MB，即可直接替换力控与PLC之间有线以太网通讯，且稳定方便的实现PLC无线以太网通讯。 无线网络图 ▼ 二、测试设备与参数 ● PLC型号：S7-200Smart × 2台 ● 上位机：力控V7.1 × 1台 ● 达泰欧美系PLC无线通讯终端——DTD418MB × 3块 ● 主从关系：1主2从 ● 通讯接口：RJ45接口 ● 供电：12-24VDC ● 通讯协议：ModbusTCP/IP协议 ● 传输距离：100米，1KM 三、达泰欧美系PLC无线通讯终端--DTD418M 达泰DTD418MB采用 2x2 两发两收无线架构，空中传输速率高达 300Mbps，兼容S7协议、Profinet协议、Modbus TCP/IP等通讯协议，并采用 OFDM 调制及 MINO 技术，使无线可靠传输距离达到1KM范围内均可使用。 DTD418MB 不仅能与 PLC、DCS、智能仪表及传感器等设备组成无线测控系统，同时能与组态软件、 人机界面、触摸屏、测控终端等工控产品实现点对点和点对多点的远程无线组网，将分散不便于挖沟布线的设备连接在一起，不需要编写程序，不需要布线，并且稳定可靠。 ■ 主 要 特 征: ◆ 可以直接代替有线以太网线，实现无线组网； ◆ 支持S7协议、PROFINET协议、MODBUS TCP/IP协议等； ◆ 全数字无线加密传输方式，不插卡无运行费用； ◆ 无需更改程序，即插即用，自适应接口协议； ◆ 二十年工业现场运行经验：可确保无线产品工作于各种恶劣环境下的工业场合长期运行。 四、接线方式 1、上位机与DTD418MB接线： 用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入上位机的RJ45接口。 图片2.png 2、PLC与DTD418M接线： 用一根通讯线，一端接入DTD418M的RJ45接口，另一端接入S7-200SMART的RJ45接口。 图片3.png 五、力控组态参数设置及测试界面 1.打开相关文件夹 把该例程拷贝到力控软件工程目录下。 如下图目录所示路径，搜索项目，启动开发 图片3 (1).png 2.组态测试界面 图片4.png 3.IO设备组态 选择 S7-200 TCP协议。设备配置按如下步骤进行： 图片6 (1).png 图片7 (1).png 图片8 (1).png 4.数据库组态 分别为两台200SMART进行变量组态 图片9 (1).png 六、PLC参数设置 1. IP地址的更改 图片10 (1).png 2.CPU模式选择：RUN 图片11 (1).png 3.200SMART的程序 图片12 (1).png 七、测试方法 1、用力控的M点按钮控制PLC对应的Q点，同时在力控软件上监测Q点输出。 2、给PLC的I点输入信号，看力控软件上是否有监测到相应点的信号。 图片13.png 八、公司介绍 西安达泰电子有限责任公司创立于2002年，是一家集工业无线产品研发、生产、销售于一体的高新技术“智”造企业，产品具有“可靠、简单、”的特点，能够直接取代传统线缆，实现工业数据信号的无线传输，近20年间，达泰先后获得多项发明，被评为，常年与国内top50高校进行产学研合作、水泥行业**供应商，参与沿线国家建设项目，同时也逐步组建起了一支具有丰富现场经验的PLC无线通讯团队，为客户提供全方位的技术保障。现已为国内外超30000家工厂企业成功实现近15万个无线采集测控方案设计和改造项目，投入使用的设备超100万套。DTD1系、4系无线产品广泛应用于水泥，冶炼，发电，煤炭，化工等复杂恶劣的工业场合，平均连续使用寿命超过5年以上。 九、服务介绍 1. 关于产品 我们是厂家；我们没有代理及经销商，请联系西安达泰电子有限责任公司。 2.关于快递 我们合作的快递是：顺丰、京东快递，仓库会根据具体情况安排快递。如顺丰、京东不到或者需要其他快递，请提前主动联系我们沟通解决。 3.关于发货 生产部根据货期安排生产，会在付款后及时安排发货。产品货期以销售合同为准。 4. 售后服务 我公司提供的产品，如因产品质量问题（人为因素损坏除外），自客户收到产品之日起六个月内包换，两年内免费维修，两年后只收取维修成本费用；无论什么问题，均可致电我公司售后技术支持，我们将全力为您解决问题，“以客户为重”是我们达泰一贯秉承的服务理念。
